Merakit beban lampu adalah salah satu dasar paling penting dalam instalasi listrik rumah maupun proyek elektronik. Banyak orang yang masih bingung bagaimana cara menghubungkan kabel dari sumber listrik ke lampu dengan benar, terutama jika rangkaian menggunakan saklar atau relay.
Pada artikel ini, kita akan membahas langkah demi langkah bagaimana cara merakit beban lampu secara aman, mudah dipahami, dan tentunya sesuai standar dasar instalasi listrik.
Apa Itu Beban Lampu?
Beban lampu adalah perangkat penerangan (seperti lampu LED, lampu bohlam, atau lampu TL) yang membutuhkan pasokan listrik agar dapat menyala. Dalam rangkaian listrik, lampu termasuk beban karena mengonsumsi daya dari sumber listrik.
Perlengkapan yang Dibutuhkan
Sebelum memulai instalasi, siapkan beberapa komponen berikut:
- Lampu LED atau bohlam
- Fitting lampu
- Kabel listrik (NYA atau serabut)
- Sumber listrik AC 220V
- Relay/saklar (opsional, sesuai rangkaian)
- Obeng + isolasi listrik
- Lakban/heatshrink untuk pengaman
Pastikan semua komponen dalam kondisi baik agar instalasi aman digunakan.
Memahami Jalur Listrik AC: Line (L) dan Netral (N)
Pada listrik AC rumah tangga terdapat dua jalur utama:
- Line (L) — kabel fase yang membawa arus aktif
- Netral (N) — jalur arus balik yang lebih aman disentuh
Dalam merangkai lampu, kedua jalur ini harus terpasang dengan benar agar lampu bisa menyala dan tidak terjadi korsleting.
Cara Merakit Beban Lampu (Langkah Demi Langkah)
1. Hubungkan Kabel Netral (N) ke Fitting Lampu
Kabel netral langsung dihubungkan ke salah satu terminal fitting lampu.
Ini adalah jalur yang tidak diputus oleh saklar atau relay.

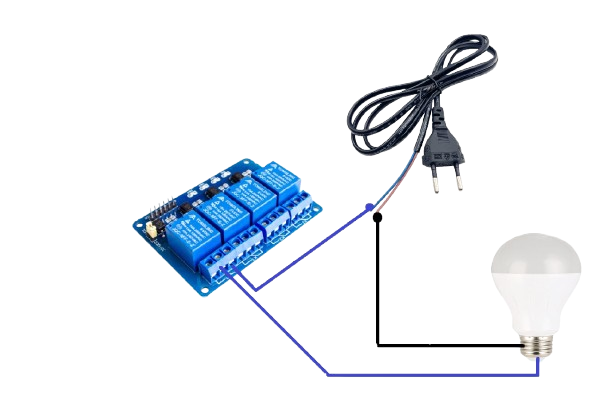

2. Hubungkan Kabel Line (L) ke Saklar / Relay
Jika kamu menggunakan relay atau saklar:
- Line dari sumber listrik masuk ke input relay/saklar
- Output dari relay/saklar menuju terminal fitting lampu yang satu lagi
Dengan begitu, relay atau saklar berfungsi untuk memutus atau menyambung arus.
3. Pastikan Semua Koneksi Menggunakan Sekrup atau Solder
Pastikan kabel masuk dengan benar ke terminal dan tidak ada kabel terkelupas yang berpotensi korsleting.
4. Lakukan Pengujian
Setelah semua terhubung:
- Sambungkan lampu ke fitting
- Colokkan steker ke listrik
- Aktifkan saklar/relay
Jika semua benar, lampu akan menyala dengan aman.
Tips Keamanan dalam Merakit Lampu
⚠ Keselamatan adalah prioritas utama, apalagi jika bekerja dengan AC 220V.
Berikut beberapa tips penting:
- Selalu matikan listrik sebelum memasang kabel
- Gunakan isolasi berkualitas baik
- Jangan biarkan sambungan kabel terbuka
- Pastikan kabel tidak longgar
- Jika bingung, mintalah bantuan teknisi listrik
Merakit beban lampu sebenarnya cukup mudah jika memahami jalur Line dan Netral serta cara kerja saklar atau relay. Dengan mengikuti langkah-langkah di atas, kamu bisa membuat rangkaian lampu yang aman, rapi, dan berfungsi dengan baik untuk kebutuhan rumah maupun proyek.
